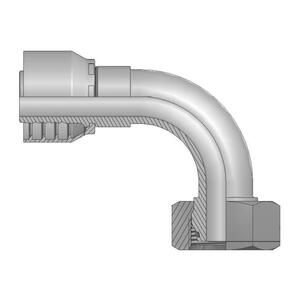

Embout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 Parker
Embout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 ParkerEmbout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 Parker
Embout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 Parker
Embout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 Parker

Embout à sertir femelle tournant coudé 90° type 1CF48 série L métrique avec joint torique acier chromé série 48 Parker

Logo Parker
Prix net
 / 1 piece(s)Prix dégressif
Prix TTC
HT
Sélection les essentiels de la maintenance à prix dégressifs
Contacter mon agence
Produit non disponible à l'achat en ligne
Livraison
À la recherche d'un produit similaire ?
Retour à la catégorie produits
Références articles
Références articles
Filtrer
Filtrer
Réinitialiser
Aucun article trouvé.
 Références
Code article

Embout à sertir femelle tournant coudé 90° tube D. 6 mm pour tuyau DN 6 raccord M12 x 1,5 acier chromé série 48 Parker

Code article :
059203L
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 8 mm pour tuyau DN 6 raccord M14 x 1,5 acier chromé série 48 Parker

Code article :
059205H
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 10 mm pour tuyau DN 6 raccord M16 x 1,5 acier chromé série 48 Parker

Code article :
105145L
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 12 mm pour tuyau DN 6 raccord M16 x 1,5 acier chromé série 48 Parker

Code article :
756817V
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 8 mm pour tuyau DN 8 raccord M14 x 1,5 acier chromé série 48 Parker

Code article :
823613R
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 10 mm pour tuyau DN 8 raccord M16 x 1,5 acier chromé série 48 Parker

Code article :
106246G
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 12 mm pour tuyau DN 8 raccord M18 x 1,5 acier chromé série 48 Parker

Code article :
092533P
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 10 mm pour tuyau DN 10 raccord M16 x 1,5 acier chromé série 48 Parker

Code article :
415785B
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 12 mm pour tuyau DN 10 raccord M18 x 1,5 acier chromé série 48 Parker

Code article :
059206S
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 15 mm pour tuyau DN 10 raccord M22 x 1,5 acier chromé série 48 Parker

Code article :
823607D
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 12 mm pour tuyau DN 12 raccord M18 x 1,5 acier chromé série 48 Parker

Code article :
823605H
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 15 mm pour tuyau DN 12 raccord M22 x 1,5 acier chromé série 48 Parker

Code article :
059207D
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 18 mm pour tuyau DN 12 raccord M26 x 1,5 acier chromé série 48 Parker

Code article :
823609Z
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 15 mm pour tuyau DN 16 raccord M22 x 1,5 acier chromé série 48 Parker

Code article :
823606S
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 18 mm pour tuyau DN 16 raccord M26 x 1,5 acier chromé série 48 Parker

Code article :
106248C
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 22 mm pour tuyau DN 16 raccord M30 x 2 acier chromé série 48 Parker

Code article :
823610K
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 18 mm pour tuyau DN 19 raccord M26 x 1,5 acier chromé série 48 Parker

Code article :
823608O
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 22 mm pour tuyau DN 19 raccord M30 x 2 acier chromé série 48 Parker

Code article :
059210K
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 28 mm pour tuyau DN 19 raccord M36 x 2 acier chromé série 48 Parker

Code article :
823612G
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 22 mm pour tuyau DN 25 raccord M30 x 2 acier chromé série 48 Parker

Code article :
823611V
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 28 mm pour tuyau DN 25 raccord M36 x 2 acier chromé série 48 Parker

Code article :
071320W
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 28 mm pour tuyau DN 31 raccord M36 x 2 acier chromé série 48 Parker

Code article :
1306638
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 35 mm pour tuyau DN 31 raccord M45 x 2 acier chromé série 48 Parker

Code article :
415786M
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.

Embout à sertir femelle tournant coudé 90° tube D. 42 mm pour tuyau DN 38 raccord M52 x 2 acier chromé série 48 Parker

Code article :
494652W
Agence :
Livraison :
Données non disponibles. Nous les publierons dès communication par le fabricant.
Référence fabricant
Diamètre intérieur tuyau
DN (mm)
Module
Raccordement d'implantation
Conditionnement
Référence fabricant :
1CF48-6-4
Diamètre intérieur tuyau :
6,4
DN (mm) :
6
Module :
4
Raccordement d'implantation :
M12 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-8-4
Diamètre intérieur tuyau :
6,4
DN (mm) :
6
Module :
4
Raccordement d'implantation :
M14 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-10-4
Diamètre intérieur tuyau :
6,4
DN (mm) :
6
Module :
4
Raccordement d'implantation :
M16 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-12-4
Diamètre intérieur tuyau :
6,4
DN (mm) :
6
Module :
4
Raccordement d'implantation :
M18 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-8-5
Diamètre intérieur tuyau :
7,9
DN (mm) :
8
Module :
5
Raccordement d'implantation :
M14 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-10-5
Diamètre intérieur tuyau :
7,9
DN (mm) :
8
Module :
5
Raccordement d'implantation :
M16 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-12-5
Diamètre intérieur tuyau :
7,9
DN (mm) :
8
Module :
5
Raccordement d'implantation :
M18 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-10-6
Diamètre intérieur tuyau :
9,5
DN (mm) :
10
Module :
6
Raccordement d'implantation :
M16 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-12-6
Diamètre intérieur tuyau :
9,5
DN (mm) :
10
Module :
6
Raccordement d'implantation :
M18 x 1,5
Badge promo
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-15-6
Diamètre intérieur tuyau :
9,5
DN (mm) :
10
Module :
6
Raccordement d'implantation :
M22 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-12-8
Diamètre intérieur tuyau :
12,7
DN (mm) :
12
Module :
8
Raccordement d'implantation :
M18 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-15-8
Diamètre intérieur tuyau :
12,7
DN (mm) :
12
Module :
8
Raccordement d'implantation :
M22 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-18-8
Diamètre intérieur tuyau :
12,7
DN (mm) :
12
Module :
8
Raccordement d'implantation :
M26 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-15-10
Diamètre intérieur tuyau :
15,9
DN (mm) :
16
Module :
10
Raccordement d'implantation :
M22 x 1,5
Conditionnement :
boite de 5 piece(s)
Référence fabricant :
1CF48-18-10
Diamètre intérieur tuyau :
15,9
DN (mm) :
16
Module :
10
Raccordement d'implantation :
M26 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-22-10
Diamètre intérieur tuyau :
15,9
DN (mm) :
16
Module :
10
Raccordement d'implantation :
M30 x 2
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-18-12
Diamètre intérieur tuyau :
19,1
DN (mm) :
19
Module :
12
Raccordement d'implantation :
M26 x 1,5
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-22-12
Diamètre intérieur tuyau :
19,1
DN (mm) :
19
Module :
12
Raccordement d'implantation :
M30 x 2
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-28-12
Diamètre intérieur tuyau :
19,1
DN (mm) :
19
Module :
12
Raccordement d'implantation :
M36 x 2
Conditionnement :
boite de 2 piece(s)
Référence fabricant :
1CF48-22-16
Diamètre intérieur tuyau :
25,4
DN (mm) :
25
Module :
16
Raccordement d'implantation :
M30 x 2
Conditionnement :
boite de 4 piece(s)
Référence fabricant :
1CF48-28-16
Diamètre intérieur tuyau :
25,4
DN (mm) :
25
Module :
16
Raccordement d'implantation :
M36 x 2
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-28-20
Diamètre intérieur tuyau :
31,8
DN (mm) :
31
Module :
20
Raccordement d'implantation :
M36 x 2
Badge destockage
Conditionnement :
boite de 4 piece(s)
Référence fabricant :
1CF48-35-20
Diamètre intérieur tuyau :
31,8
DN (mm) :
31
Module :
20
Raccordement d'implantation :
M45 x 2
Conditionnement :
1 piece(s)
Référence fabricant :
1CF48-42-24
Diamètre intérieur tuyau :
38,1
DN (mm) :
38
Module :
24
Raccordement d'implantation :
M52 x 2
Conditionnement :
1 piece(s)
Prix et quantité
Documentation Technique
Données
Prix net
pour 1 piece(s)
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
Documents à télécharger
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Fiche technique
Données environnementales
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Données non disponibles. Nous les publierons dès communication par le fabricant.
Voir les 24 références
Ajouter au panier

Description

Description
Les raccords moyenne pression Parkrimp série 48 sont des raccords à sertir hydrauliques permanents, qui permettent un montage rapide grâce à notre famille de sertisseurs Parkrimp.
L'assemblage des tuyaux et des raccords No-Skive ne nécessite pas le retrait de la robe externe du tuyau.
Ceci élimine toute rupture prématurée du tuyau hydraulique due à un dénudage trop long ou trop court.
Les raccords série 48 sont recouverts d'un placage métallique sans chrome 6 et ils sont utilisés avec les tuyaux hydrauliques tels que les tuyaux Global Core avec robe classique, Tough Cover ou Super Tough Cover, les tuyaux Elite No-Skive avec robe classique, Tough Cover ou Super Tough Cover, les tuyaux de nettoyage à jet d'eau Compact No-Skive, les tuyaux Compact No-Skive avec traitement ignifuge Rail Hose, les tuyaux hydrauliques homologués aux normes EN 853 1SN/SAE 100R1AT, EN 853 2SN/SAE100R2AT, les tuyauteries d'aspiration et de retour homologuées SAE 100R4, et bien d'autres.
Les produits Parker Hannifin satisfont également aux exigences des normes SAE J1273 et ISO 17165-2, qui accordent une attention particulière à l'appariement des tuyaux et des raccords, ainsi qu'à leur compatibilité éprouvée par le fabricant.

Marchés :
- Équipements de construction
- Moulage de pièces par injection
- Transport
- Agriculture et sylviculture
- Manutention des matériaux
- Pâtes et papiers

Caractéristiques/avantages :
- La combinaison de tuyaux et de raccords adaptés garantit une connexion homologuée et sûre, conforme aux normes de qualité et de sécurité les plus élevées et assurant la durée de vie du produit la plus longue pour les utilisateurs finaux
- La technologie No-Skive offre le processus de production  le plus facile, efficace et sûr pour les professionnels de l'assemblage de flexibles

Applications :
- Tous les équipements de construction
- Grandes machines de moulage de pièces par injection
- Machines agricoles et de sylviculture
- Machines de manutention des conteneurs
- Nettoyeurs à jet d'eau haute pression
- Machines à papier

Les raccords moyenne pression Parkrimp série 48 de Parker sont compatibles avec les tuyaux suivants :
- 301SN, 301TC et 302 dans le monde entier, 304, 387, 387TC et 387ST, 421SN, 421RH et 422 dans le monde entier, 426 et 436, 441 et 441RH, 451TC, 461LT, 462, 462CLF, 462TC et 462ST, 471TC et 472TC, 477 et 477ST, 487, 487TC et 487ST, 493, 911

Caractéristiques

Caractéristiques
MatièreAcier chromé
Angle (°)90
FormeCoude
Série48
Type d'implantationMétrique série légère avec joint torique
Type implantation simplifiéMétrique
Type de raccordementMétrique
ISO 12151-2 Oui
