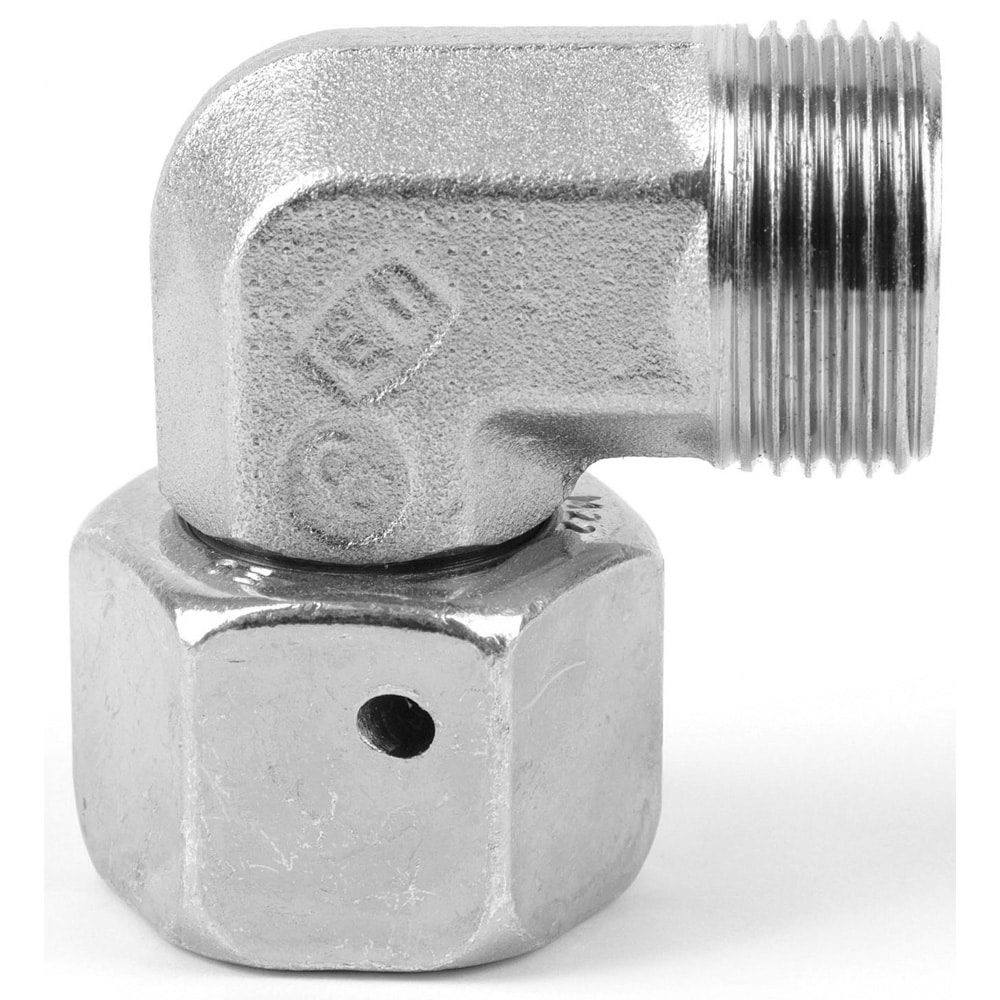

Coude 90° EO-2 complet mâle DIN S x femelle orientable DIN S joint OR - acier série EW Parker
0 avis
Livraison
À la recherche d'un produit similaire ?
Référence article
Référence article
Référence
Code article
Coude 90° EO-2 mâle DIN 6S x femelle orient DIN 6S joint OR/écrou/bague - acier série EW Parker
Code article :
Agence :
Livraison :
Référence fabricant
Conditionnement
Référence fabricant :
EW06ZSCF Conditionnement :
boite de 20 piece(s) Prix et quantité
Documentation Technique
Prix net
pour 1 piece(s)
Quantité
0,00 € HT
Documents à télécharger
Description
Description
La caractéristique de tous les raccords EO-2 est des joints en élastomère sur tous les joints. Il assure un fonctionnement sans fuite sans resserrement. EO-2 est conçu pour les tubes métriques et basé sur les normes allemandes DIN 3861, DIN 2353, aujourd’hui représentées par la norme internationale ISO 8434-1.
Le joint élastomère assure un joint tubulaire hermétiquement scellé. Il est situé entre le cône intérieur du corps du raccord et la surface du tube, bloquant ainsi le seul chemin de fuite possible. L’effet d’étanchéité est supporté par pression, ce qui rend le raccord EO-2 adapté aux applications haute pression. La compression statique élimine également les infiltrations d’air dans le système fluide dans des conditions de vide.
Caractéristiques, avantages, avantages de la gamme de raccords EO-PSR :Haute pression :
EO-2 peut être utilisé dans des applications jusqu’à 800 bar (série S) et 500 bar (série L). EO-2 dépasse les exigences DIN / ISO et garantit un facteur de conception 4 fois.
EO-LUB: Grâce au traitement spécial des écrous de plus grande taille (25S / 28L et plus), les couples de serrage des raccords EO-2 ont été réduits de 25%. Cela facilite l’assemblage et évite le sous-assemblage.
Capacité d’étanchéité: Un joint en élastomère constitue l’élément d’étanchéité primaire, assurant ainsi une étanchéité sans fuite. Même les milieux à faible viscosité tels que l’eau ou le gaz sont hermétiquement fermés. Les systèmes hydrauliques ne « transpirent » donc pas aux raccords.
Écrou fonctionnel: Les composants individuels (bague de retenu, joint) ne peuvent pas être perdus, oubliés, confus ou assemblés dans la mauvaise orientation. Cela permet de réduire les coûts d’assemblage et d’éviter les erreurs d’assemblage dangereuses. L’écrou fonctionnel EO-2 peut être utilisé pour toute la gamme de plus de 50 configurations dans quelque 25 tailles des séries standard EO LL, L et S.
Coûts d’assemblage : Avec moins de 10 secondes de temps de cycle sur l’EOMAT, le coût de préréglage de l’EO-2 est extrêmement faible.
Inspection facile et visible du résultat de l’assemblage.
Les raccords EO-2 peuvent être démontés et remontés plusieurs fois.
Applications : machines-outils, hydraulique mobile, construction navale/offshore, transport
Le joint élastomère assure un joint tubulaire hermétiquement scellé. Il est situé entre le cône intérieur du corps du raccord et la surface du tube, bloquant ainsi le seul chemin de fuite possible. L’effet d’étanchéité est supporté par pression, ce qui rend le raccord EO-2 adapté aux applications haute pression. La compression statique élimine également les infiltrations d’air dans le système fluide dans des conditions de vide.
Caractéristiques, avantages, avantages de la gamme de raccords EO-PSR :Haute pression :
EO-2 peut être utilisé dans des applications jusqu’à 800 bar (série S) et 500 bar (série L). EO-2 dépasse les exigences DIN / ISO et garantit un facteur de conception 4 fois.
EO-LUB: Grâce au traitement spécial des écrous de plus grande taille (25S / 28L et plus), les couples de serrage des raccords EO-2 ont été réduits de 25%. Cela facilite l’assemblage et évite le sous-assemblage.
Capacité d’étanchéité: Un joint en élastomère constitue l’élément d’étanchéité primaire, assurant ainsi une étanchéité sans fuite. Même les milieux à faible viscosité tels que l’eau ou le gaz sont hermétiquement fermés. Les systèmes hydrauliques ne « transpirent » donc pas aux raccords.
Écrou fonctionnel: Les composants individuels (bague de retenu, joint) ne peuvent pas être perdus, oubliés, confus ou assemblés dans la mauvaise orientation. Cela permet de réduire les coûts d’assemblage et d’éviter les erreurs d’assemblage dangereuses. L’écrou fonctionnel EO-2 peut être utilisé pour toute la gamme de plus de 50 configurations dans quelque 25 tailles des séries standard EO LL, L et S.
Coûts d’assemblage : Avec moins de 10 secondes de temps de cycle sur l’EOMAT, le coût de préréglage de l’EO-2 est extrêmement faible.
Inspection facile et visible du résultat de l’assemblage.
Les raccords EO-2 peuvent être démontés et remontés plusieurs fois.
Applications : machines-outils, hydraulique mobile, construction navale/offshore, transport
Caractéristiques
Caractéristiques
| Angle (°) | 90 |
| Forme | Coude orientable |
| Matière | Acier |
| Série | EW |
| Diamètre tube 1 (mm) | 6 |
| Raccordement 1 | M14x1.5 |
| Raccordement 2 | M14x1.5 |
| Type de raccordement 1 | Mâle DIN |
| Type de raccordement 2 | Femelle DIN |
