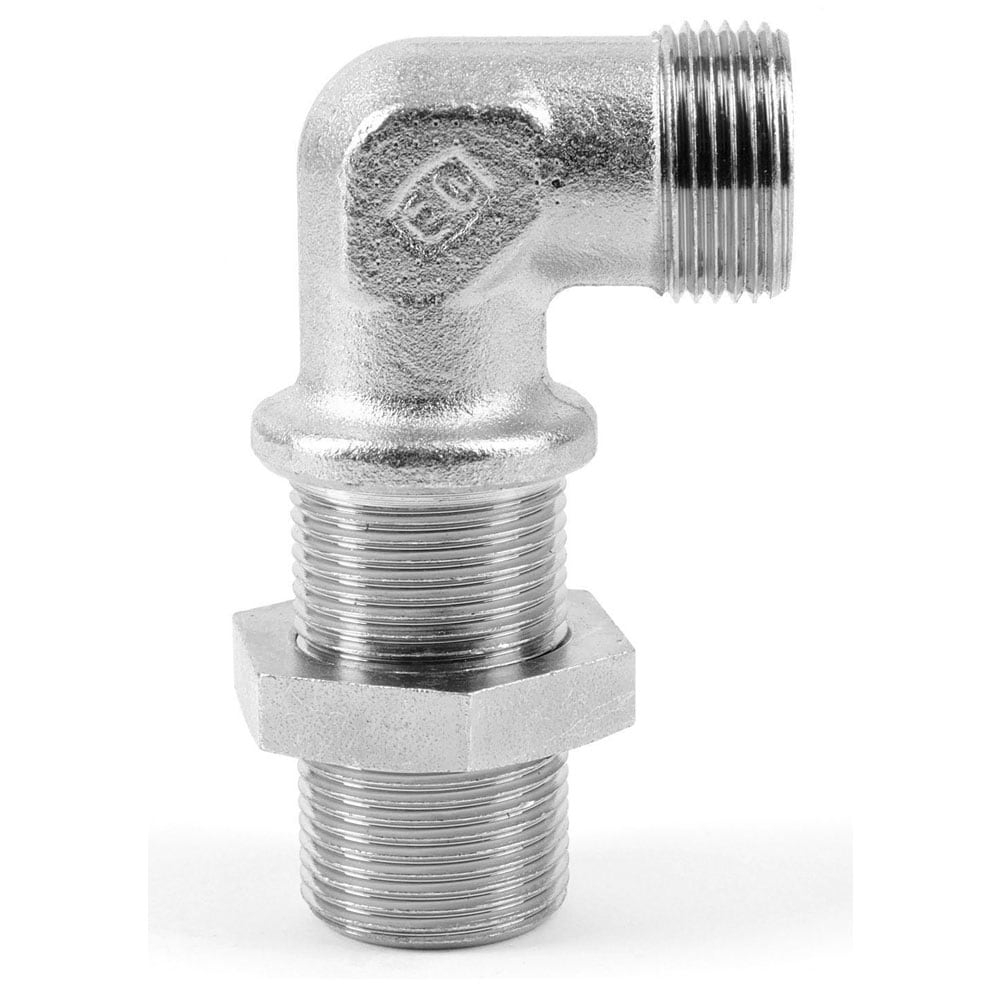

Coude 90° traversée de cloison EO-2 complet x2 mâles DIN L - acier série WSV Parker

Parker

Coude 90° traversée de cloison EO-2 complet x2 mâles DIN L - acier série WSV

432282O

0000000000000

Les raccords EO-2 ont des joints en élastomère sur tous les joints pour un joint de tube hermétiquement scellé, une connexion sans fuite des tubes et des composants dans les systèmes hydrauliques. Pour un fonctionnement fiable de l’ensemble de l’unité. Conception basée sur DIN 3861, DIN 2353, ISO 8434-1. Les raccords EO-2 conviennent aux applications haute pression. La compression statique élimine également la pénétration d’air dans le système fluide dans des conditions de vide.<br />Marchés : - Automobile- Défense<br />- Énergie- Environnement<br /><br />- Industrie<br />- Infrastructures- Machines-outils<br /><br />- Manutention- Mobile<br /><br />- Pétrole et gaz<br />- Production<br />d’énergie- Processus<br /><br />- Transport- Eau<br /><br /><br />Caractéristiques/avantages de la gamme de raccords EO-2 :<br /><br />- Haute pression : EO-2 peut être utilisé dans des applications allant jusqu’à 800 bar (série S) et 500 bar (série L). Étend la gamme d’applications.<br />- EO-LUB: Grâce au traitement spécial des écrous de plus grande taille (25S / 28L et plus), les couples de serrage des raccords EO-2 ont été réduits de 25%. Facilite et accélère l’assemblage. Empêche le sous-assemblage.<br />- Capacité d’étanchéité : Un joint élastomère constitue l’élément d’étanchéité primaire, assurant ainsi une étanchéité sans fuite. Même les milieux à faible viscosité tels que l’eau ou le gaz sont hermétiquement fermés. Les systèmes hydrauliques ne « transpirent » donc pas aux points de raccord. Augmente la fiabilité de l’ensemble du système. Les coûts de réparation et d’entretien seront réduits.<br />- Durabilité: Le joint élastomère ne nécessite aucun resserrement, même après des années de fonctionnement dans des conditions de travail extrêmes.<br />- Écrou fonctionnel: Les composants individuels (bague de retenu, joint) ne peuvent pas être perdus, oubliés, confus ou assemblés dans la mauvaise orientation. Cela permet de réduire les coûts d’assemblage et d’éviter les erreurs d’assemblage dangereuses. L’écrou fonctionnel EO-2 peut être utilisé pour l’ensemble de la large gamme de plus de 50 configurations dans quelque 25 tailles des séries standard EO LL, L et S. Cela permet de simplifier le processus de commande et de réduire le nombre d’articles à commander.<br />- Coûts d’assemblage : Avec moins de 10 secondes de temps de cycle sur l’EOMAT, le coût de préréglage de l’EO-2 est extrêmement faible et réduit les coûts d’assemblage.<br />- Chaque écrou fonctionnel EO-2 est livré avec un outil d’assemblage intégré qui garantit que la bague de retenu coupe solidement la surface du tube sans endommager le cône intérieur sensible du corps du raccord. Cela réduit considérablement le risque de purge du tube, même lors de l’utilisation d’un tube en acier inoxydable et augmente la fiabilité de l’ensemble du système.<br />- Répétabilité fiable – Lorsque les machines EOMAT sont utilisées pour un préréglage économique, les outils de préassemblage ne s’usent pas car ils sont uniquement en contact avec le joint en caoutchouc. Cela évite les fuites et les soufflages dangereux qui peuvent survenir lorsque les raccords traditionnels de type bouchée sont assemblés à l’aide d’outils de préréglage usés. Le coût d’une vérification et d’une réparation intensives et régulières peut être réduit.<br />- Assemblage final – À partir de la position étanche de la clé de la connexion EO-2 prédéfinie, une courte traction sur la clé (environ 1/6 à 1/4 de tour) donne à l’ensemble une montée rapide au niveau de couple requis. Les raccords EO-2 ont une solide sensation de « frappe à la maison » et une excellente résistance au surcouple.<br />- Inspection visuelle – Il n’y a aucun doute quant à savoir si un écrou fonctionnel EO-2 a été préréglé correctement ou non. L’inspection est aussi simple que de vérifier wL’espace entre la bague de retenu et la bague d’étanchéité est completment fermé. L’extrémité du tube n’a pas besoin d’être démontée du raccord pour l’inspection de la morsure, de sorte que l’utilisateur réduit les coûts et le temps d’assemblage.<br />- Pas de fuites fantômes – La lubrification n’est pas obligatoire pour l’assemblage des raccords en acier EO-2. L’opérateur de la machine ne sera pas irrité par le lubrifiant qui sort des raccords une fois que le système hydraulique devient chaud.<br />- Réutilisabilité/Remakeabilité – Les raccords EO-2 peuvent être démontés et remontés plusieurs fois. Il n’y a pas d’usure ou d’élargissement du cône interne vulnérable. Les joints endommagés peuvent facilement être remplacés. Tous les scellés DOZ de rechange sont marqués d’un code de taille (par exemple: 12-L).<br />- Maintenance sur site – Pour l’entretien et le remplacement des raccords EO-2, un jeu de clés est suffisant. Des composants en ligne supplémentaires, tels que des points d’essai (GMA), des vannes à boisseau sphérique (KH) ou des raccords en T peuvent être ajoutés à un assemblage existant en quelques minutes.<br />- Fiabilité – Des millions de raccords EO-2 fonctionnent sans problème dans des applications telles que: équipements de construction mobiles, machines-outils fixes, presses hydrauliques, machines de moulage par injection plastique, construction navale, exploration offshore, sous-marins, trains ferroviaires et équipements militaires. Aucune fuite ne se produit sur la tuyauterie EO-2. Les coûts d’entretien et de réparation peuvent être réduits.<br />- Sans problème – la manipulation facile des raccords EO-2 permet d’éviter les erreurs d’assemblage et de réduire les coûts d’assemblage.<br /><br />Applications:<br />- Automobile – machines-outils<br />- Industriel – presses - Transport – trains, systèmes de<br />freinage
