Qu'est ce qu'une tresse d'étanchéité ?
Une tresse d’étanchéité est un joint souple tressé à partir de fibres (naturelles, synthétiques, ou minérales) imprégnées de lubrifiants ou de produits spécifiques. Elle est utilisée pour assurer l’étanchéité dynamique ou statique entre deux éléments mécaniques, souvent autour d’un arbre tournant ou d’un axe mobile, dans des pompes ou des vannes.
Utilisation principale :
- Assurer l’étanchéité autour d’arbres rotatifs ou d’axes alternatifs, souvent dans des équipements de basse à moyenne pression. Notamment dans les pompes, vannes, agitateurs.
- Adaptée aux environnements de moyenne pression et de température.
Avantages :
- Facile à installer et à ajuster.
- Coût relativement faible.
- Bonne résistance aux fluides chimiques selon le matériau.
Applications en industrie
Industrie chimique
dans les vannes ou pompes manipulant des fluides corrosifs (avec fibres spécifiques).
Traitement de l’eau
dans les pompes de relevage ou de dosage.
Papeterie
pour les pompes et équipements traitant des boues ou pâtes fibreuses.
Énergie
pour les installations de vapeur basse pression.
Naval et maritime
dans les presse-étoupes d’arbres de propulsion.
Équipements utilisant des tresses
Pompes centrifuges ou volumétriques
Vannes à opercule ou à boisseau
Mélangeurs industriels

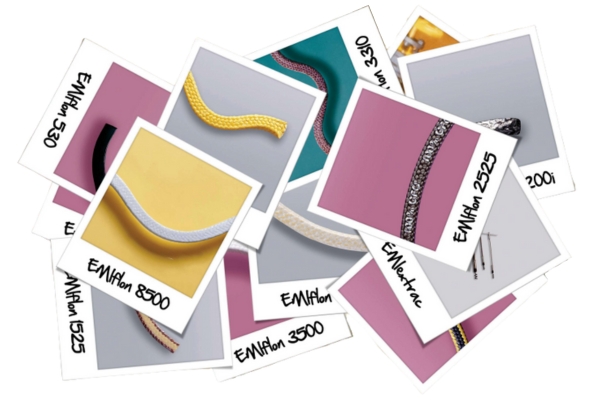

Nos solutions d'étanchéité
L’EMIflon 2150 est une tresse en fils de PTFE graphité renforcée sur les angles par des fils de kevlar®.
Cette combinaison augmente la résistance à l’extrusion et à la pression de la tresse, permettant ainsi de l’utiliser sur des matériels lou rds lors de sollicitations importantes sur le presse-étoupe (désalignement d’arbre…).
Application
- Acides
- Solvants
- substances abrasives
- Eaux usées
- Sur des pompes à piston
- Pompes centrifuges
- Agitateurs
- Soupapes
- Centrifugeuses
Indiquée pour les industries pétrolières, le traitement des eaux.
 |  |  | |
|---|---|---|---|
| P (bar) | 70 | 250 | 350 |
| t (°C) | -100 +280 | ||
| pH | 3 -12 | ||
| V (m/s) | 25 | 3 | 1,5 |
L’EMIflon 3150 est une tresse composée de fils en PTFE pur et lubrifié, renforcée sur les angles par des fils de kevlar® pur, imprégnés fil par fil par du PTFE en dispersion et par du lubrifiant.
Elle convient parfaitement pour des pressions élevées grâce à sa grande résistance à l’extrusion.
Application
- Solvants
- Acides faibles
- Gaz agressifs
- Fluides chimiques agressifs à l’exception des métaux alcalins en fusion
- Emploi universel sauf l’oxygène
Indiquée pour les papeteries, les centrales électriques, chimiques, l’industrie pétrolière et le traitement des eaux.
| | | |
|---|---|---|---|
| P (bar) | - | 300 | 500 |
| t (°C) | -200 +280 | ||
| pH | 3 -12 | ||
| V (m/s) | - | 2 | 1,5 |
L’EMIflon 3510 est une tresse composée de fils de PTFE pur, imprégnée de PTFE en dispersion et de lubrifiant.
Elle a un bas coefficient de frottement évitant ainsi d’user l’arbre. L’EMIflon 3510 est inerte envers tous les produits chimiques sauf les métaux alcalins. Spécialement étudiée pour les emplois alimentaires, elle ne contient pas de silicone.
Application
- Pompes centrifuges
- Soupapes à air ou à gaz
- Oxydants et agents chimiques
- Acides concentrés
- Vapeurs
Indiquée pour les industries pétrolières, chimiques, alimentaires et les papeteries.
| | | |
|---|---|---|---|
| P (bar) | 50 | 100 | 20 |
| t (°C) | -200 +280 | ||
| pH | 0 -14 | ||
| V (m/s) | 8 | 2 | 1 |
L’EMIflon 6510 est une tresse composée de fils de fibre végétale de ramie, imprégnés fil par fil de PTFE pur en dispersion et traitée avec un lubrifiant spécial inerte. C’est une tresse pâteuse, qui n’entaille pas les arbres, et qui est facilement réglable.
Application
Excellente résistance aux :
- Combustibles
- Huiles
- Graisses
- eau salée
- eau de mer
- solvants sur pompes à pistons
Indiquée pour les industries alimentaires et plus particulièrement pour les brasseries, les raffineries et les sucreries.
| | | |
|---|---|---|---|
| P (bar) | 25 | 60 | 100 |
| t (°C) | -50 +120 | ||
| pH | 4 -11 | ||
| V (m/s) | 10 | 2 | 1,5 |
L’EMItrex 832 est une tresse étudiée spécialement pour remplacer les tresses en amiante graphité, elle est imprégnée fil par fil de graphite en poudre spécial, avec l’addition d’inhibiteurs de corrosion et de lubrifiants d’excellentes qualités.
Application
- Eau
- Vapeur
- Huile
- Gaz
- pompes à pistons
- pompes centrifuges
- Soupapes
Indiquée pour l’industrie chimique, pétrolière, navale, les centrales électriques, les cimenteries et les raffineries.
| | | |
|---|---|---|---|
| P (bar) | 20 | 40 | 60 |
| t (°C) | -50 +250 | ||
| pH | 4 -10 | ||
| V (m/s) | 10 | 2 | 1,5 |
L’EMIflon 8500 est une tresse spécialement étudiée pour remplacer les tresses en amiante téflonné. Elle est constituée de fils synthétiques imprégnés pendant le tressage de PTFE et de lubrifiants inertes. Très flexible et élastique, elle ne pollue pas et ne tache pas.
Application
Excellente résistance aux :
- Combustibles
- Huiles
- Graisses
- eau salée
- solvants sur pompes à pistons
Indiquée pour les industries alimentaires, les brasseries, les papeteries, les raffineries et les sucreries.
| | | |
|---|---|---|---|
| P (bar) | 20 | 40 | 60 |
| t (°C) | -50 +250 | ||
| pH | 4 -10 | ||
| V (m/s) | 10 | 2 | 1,5 |
L’EMIflon 1515 est une tresse composée de fils d’aramide continu, imprégnée de PTFE et de lubrifiant en dispersion. Non inflammable et thermostable, cette tresse ne tache pas. Elle a un faible coefficient de frottement.
Application
- Acides faibles
- alcalis,
- huiles,
- emplois universels à l’exception de l’oxygène
- alcalis forts et oxydants
Indiquée pour les papeteries, l’industrie pétrolière, l’industrie chimique et les centrales électriques.
| | | |
|---|---|---|---|
| P (bar) | 50 | 100 | - |
| t (°C) | -100 +280 | ||
| pH | 3 -12 | ||
| V (m/s) | 15 | 3 | - |
Qu'est ce qu'une garniture mécanique ?
Une garniture mécanique est un système d’étanchéité plus complexe qui repose sur deux surfaces planes (généralement en graphite, céramique, carbone ou métal), l’une fixe et l’autre solidaire d’un arbre tournant, qui glissent l’une contre l’autre pour empêcher les fuites de fluide.
Utilisation principale :
- Étancher de manière fiable des arbres tournants, souvent à haute vitesse, haute température, ou en milieux critiques.. Notamment dans les pompes rotatives, compresseurs, mélangeurs.
- Conçue pour des applications exigeantes en pression, température et vitesse de rotation.
Avantages :
- Excellente étanchéité (moins de fuites que les tresses).
- Longue durée de vie.
- Moins d’entretien si bien installée.
Applications en industrie
Pétrochimie et raffinage
pour pompes manipulant des produits explosifs, toxiques ou inflammables.
Industrie pharmaceutique et agroalimentaire
pour garantir l’étanchéité sans contamination du produit.
Production d’énergie
dans les circuits de refroidissement, turbines, compresseurs.
Industrie minière
dans les pompes de boues très abrasives.
Automobile / mécanique
dans les pompes à eau, compresseurs climatiques, moteurs.
Équipements utilisant des garnitures
Pompes centrifuges haute pression
Agitateurs industriels
Compresseurs et turbines
Pompes cryogéniques ou à produits corrosifs
Comparaison des deux solutions
| Tresse d'étanchéité | Garniture mécanique | |
|---|---|---|
| Applications principales | Vannes, pompes simples, milieux peu agressifs | Pompes haute perf., milieux toxiques/abrasifs |
| Niveau de performance | Moyen | Élevé |
| Complexité | Simple | Complexe |
| Coût | Faible | Plus élevé |
| Niveau d’étanchéité | Moyen | Élevé |
| Maintenance | Fréquente | Rare (si bien posée) |
| Utilisation typique | Pompes/vannes peu critiques | Pompes haute performance |
